LiQ 5: LAM 3D-DRUCK MIT STANDARD-SILIKON (LSR):

BAUVOLUMEN 250 x 320 x 150 mm
BAURAUM 80° C | OPTIONALER 2. DRUCKKOPF FÜR STÜTZMATERIAL
DRUCK MIT LSR-SILIKON (Shore 30 & 50)
THERMISCHE VERNETZUNG MIT BIS ZU 200° C AM BAUTEIL
AUSSENMASSE: (B/T/H): 1208 x 940 x 1968 MM | GEWICHT: CA. 600 KG

Technische Daten

Broschüre downloaden

Preise & Verfügbarkeit

Video starten!

ADDITIVE FERTIGUNG MIT PATENTIERTER THERMISCHER VERNETZUNG FÜR BELASTBARE READY-TO-USE SILIKONTEILE.

innovatiQ ist der Pioneer beim Liquid Additive Manufacturing LAM. Mit dem LiQ 5 ist unsere patentierte LAM-Technologie mit thermischer Vernetzung von LSR-Silikon bereits in der 3. Generation. Der LiQ 5
3D-Drucker eignet sich hervorragend zur additiven Fertigung von belastbaren READY-TO-USE Bauteilen aus Standard-LSR-Silikon.

Der LiQ 5 verfügt über eine aktiv beheizte Baukammer mit homogener Wärmeverteilung für den stabilen Fertigungsprozeß von Bauteilen aus LSR-Material. Mit dem patentierten innovatiQ LAM-Fertigungsverfahren ist es möglich sowohl Prototypen als auch Funktionsteile mit ähnlich guten Materialeigenschaften, wie im Spritzguss-Verfahren zu produzieren. Insbesondere wegen seiner hohen Prozesssicherheit und einem Druckergebnis ohne Nachbearbeitung gilt der LiQ 5 als Richtungsweisend unter den Silikon 3D-Druckern.

NEU:

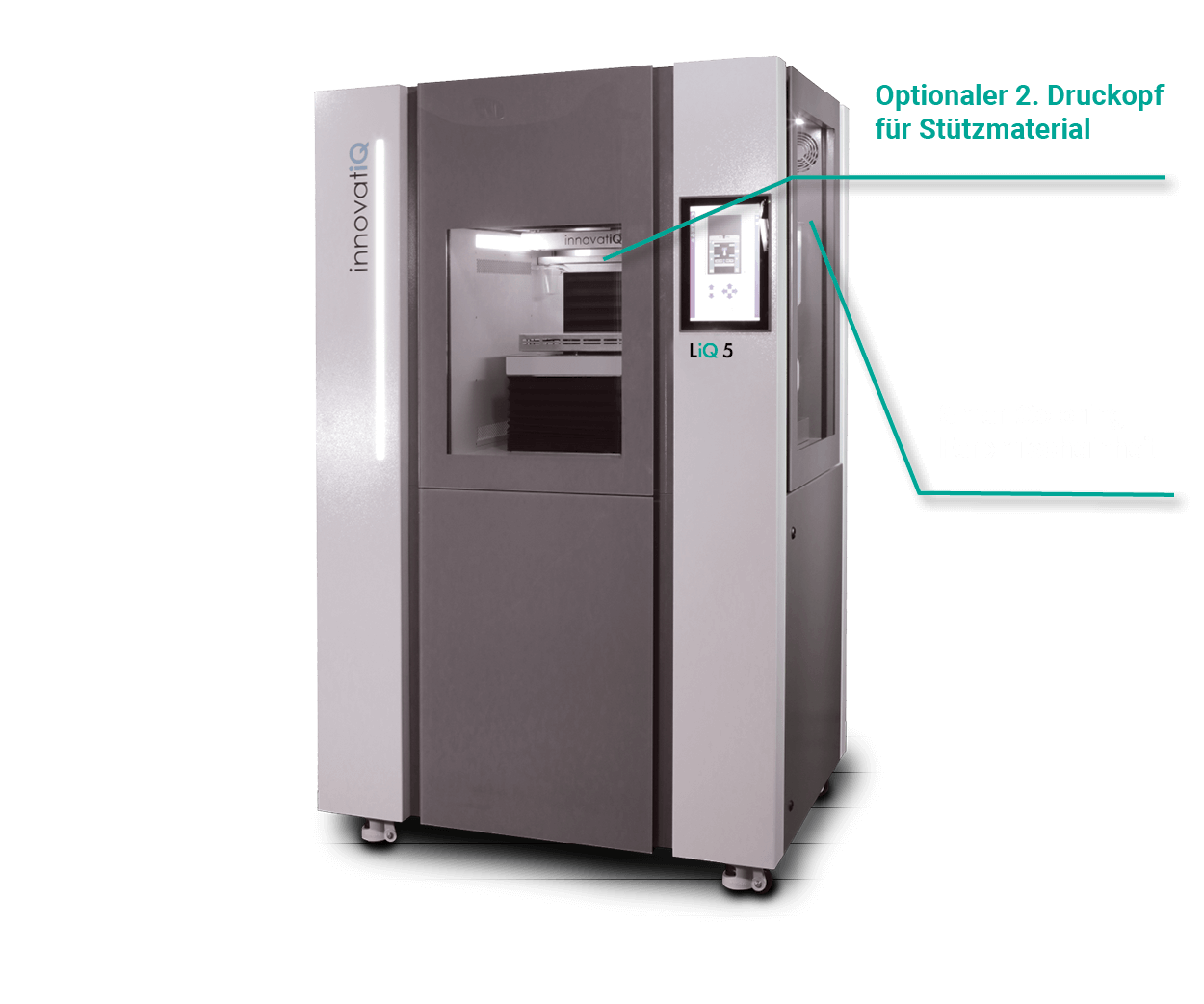

OPTIONALER 2. DRUCKKOPF FÜR DEN DRUCK MIT STÜTZMATERIAL

Der optionale 2. Druckkopf ermöglicht den Druck von Stützstrukturen und Trennschichten, wodurch die Fertigung auch komplexerer Formen noch umfangreicher möglich wird. Überhänge, Aussparungen und volumetrische Formgebungen werden nun direkt druckbar. Das Stützmaterial, bzw. die Trennschichten können nach dem Druck mit geringem Aufwand rückstandslos entfernt werden.

Technische Daten

EFFEKTIVER INDUSTRIELLER EINSATZ BRAUCHT ZUVERLÄSSIGE WERTE:

Der LiQ 5 ist mit allen Funktionen und Leistungsparametern ausgestattet, die ihn für seine vielfältigen & besonderen Einsatzmöglichkeiten beim Druck mit Silikon befähigen.
Die Serienausstattung lässt kaum Wünsche offen und erfüllt die Voraussetzung für eine erfolgreiche additive LAM-Fertigung:

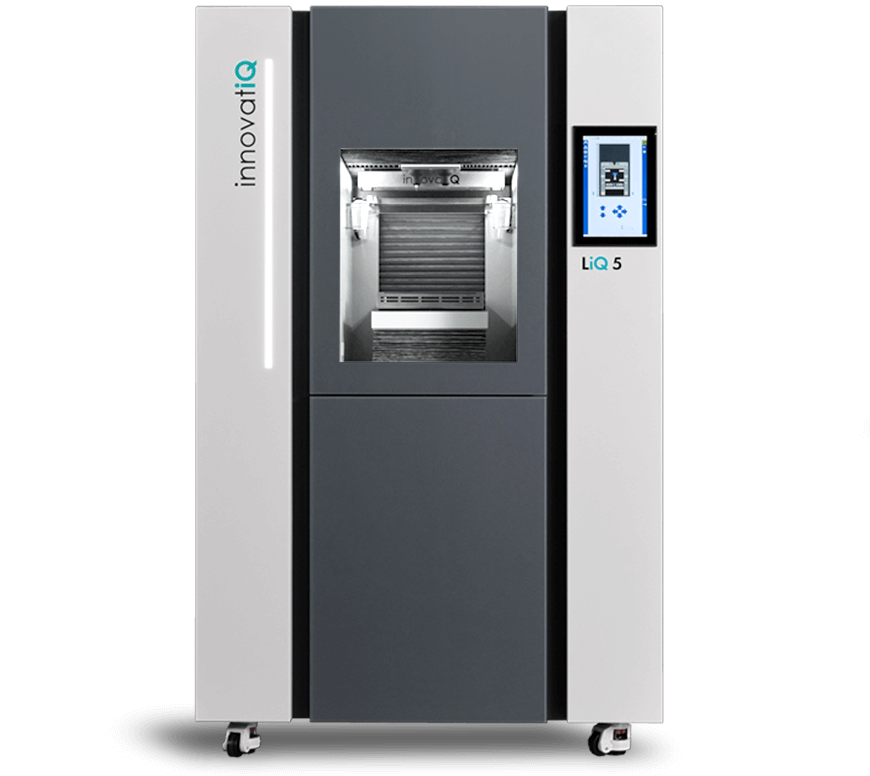

Insight LiQ 5 - Qualität, Präzision & Zuverlässigkeit.

Metallrahmen, Industriegehäuse & Sicherheits-Echtglasfronten.

Der geschweißte Metallrahmen und das lackierte Metallgehäuse des innovatiQ LiQ5 sind die solide Basis des Gerätes. Die Sichttüren der Baukammer und des Materialffachs bestehen aus solidem bruchfesten Sicherheitsglas.

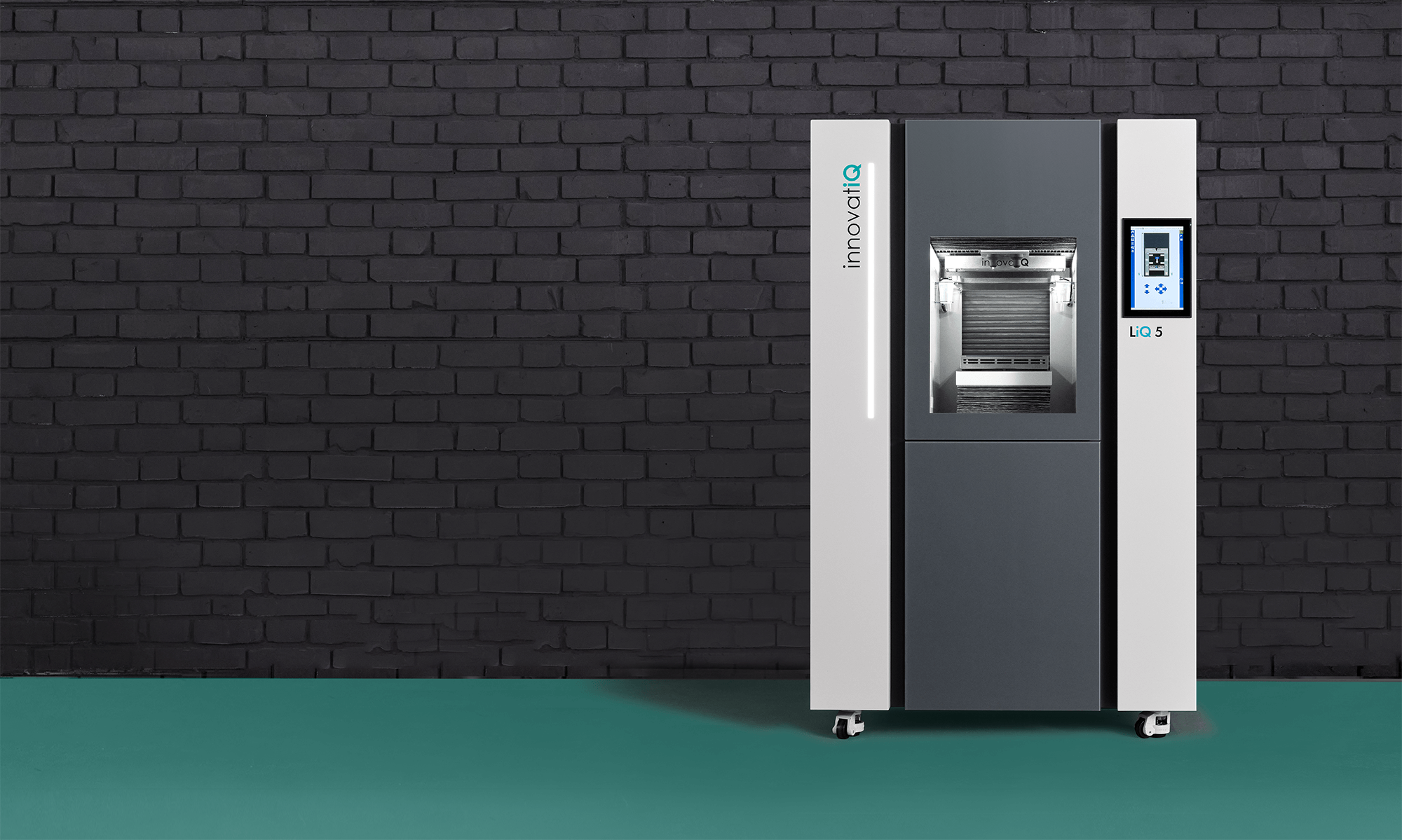

LiQ_5_iso_front_

Die präzise Verarbeitung von Gehäuse, Komponenten und Anbauteilen bilden die Basis für den stabilen und schwingungsarmen Dauereinsatz des Druckers.

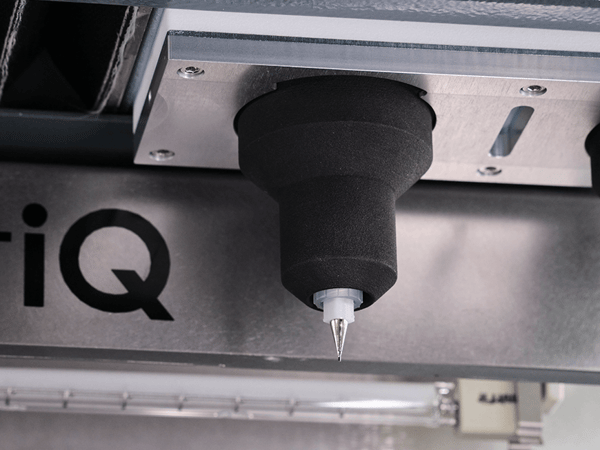

Zwei-Komponenten Materialauftrag

Die gesteuerte volumetrische Extrusion der 2 Materialkomponenten beim Silikondruck, sorgt für eine hochgenaue Dosierung und den präzisen Auftrag des Materials im ersten Teil des Produktionsprozesses.

LiQ5BildExplainer_2Komp_o

Je nach Anforderung stehen Düsen mit unterschiedlichen Durchmesser zur Verfügung.

Patentierte thermische Vernetzung

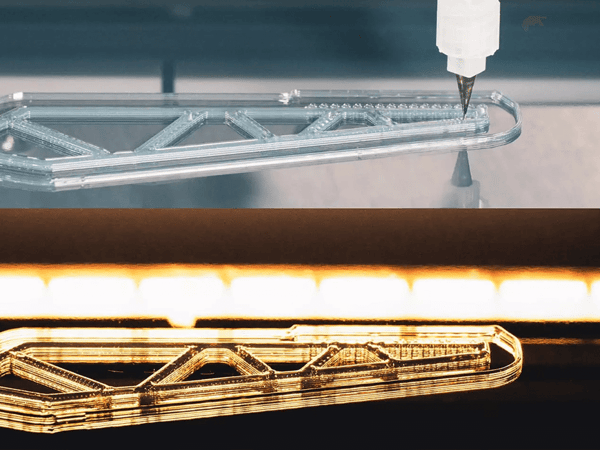

Druck- und Vernetzungsprozess spielen sich wechselweise ab. Zur Beschleunigung der Materialvernetzung auf wird beim Vernetzungsdurchgang eine Hochtemperaturlampe eingesetzt, welche die notwendige Temperatur von ca. 200 Grad auf der Oberfläche erzielt.

LiQ5BildExplainer_Vernetzung_o

Die Materialvernetzung hat zum Vorteil, dass die Bauteile sofort einsatzbereit sind. Eine Nachbearbeitung ist nicht notwendig.

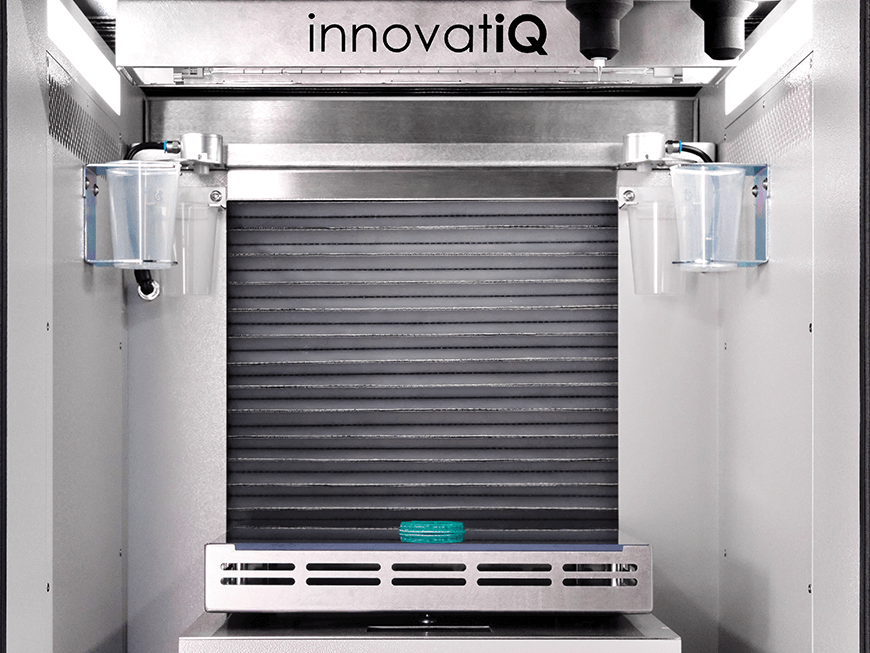

Aktiv temperierter Bauraum.

Der LiQ 5 verfügt über eine beheizbare Baukammer, die den Druckprozess aktiv unterstützt und stabilisiert.

LiQ5_Explainer_Bauraum_o

Das Ergebnis sind Bauteile aus LSR-Material, die in Oberflächengüte und Qualtität ihres Gleichen suchen.

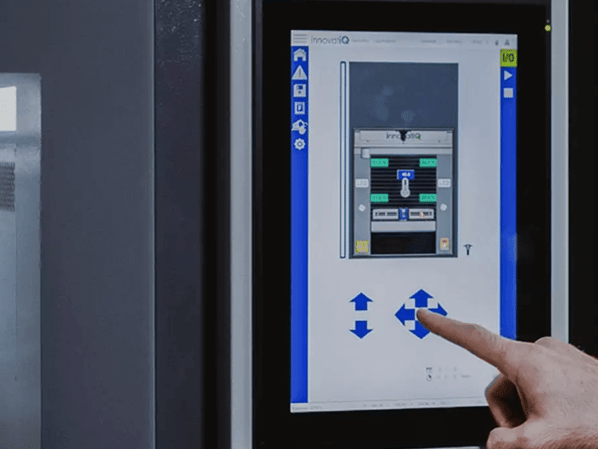

12 Zoll LCD-Steuerungseinheit.

GestiQ-Pro – die intuitive CNC-Steuerung von innovatiQ - unterstützt Sie konsequent beim Produktionsprozess liefert übersichtlich die aktuellen Druckwerte und vereinfacht die tägliche Bedienung des 3D Drucksystems.

LiQ5BildExplainer_Display_o

Die übersichtliche Menüführung im 12" Display zeigt Ihnen alle Anwendungen & Daten auf einen Blick und hilft Schritt für Schritt bei der Ausführung einer bestimmten Funktion.

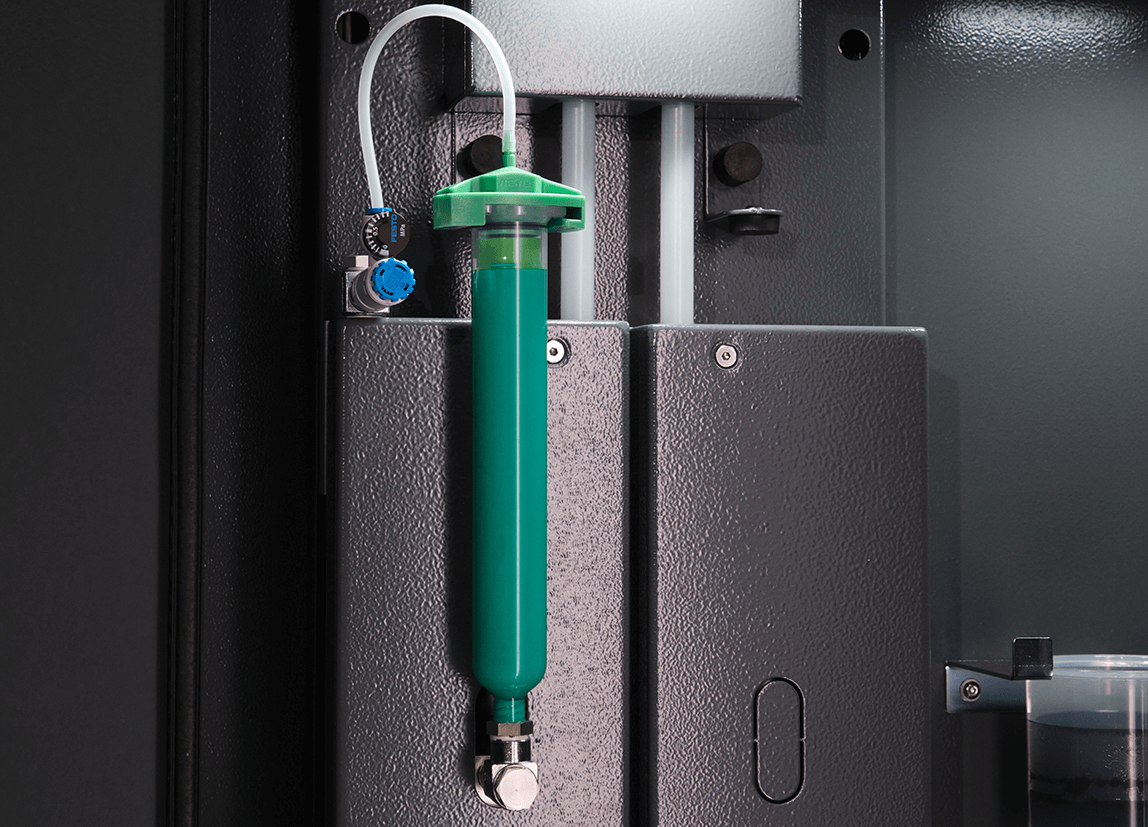

Materialbevorratung & Farbmischeinheit

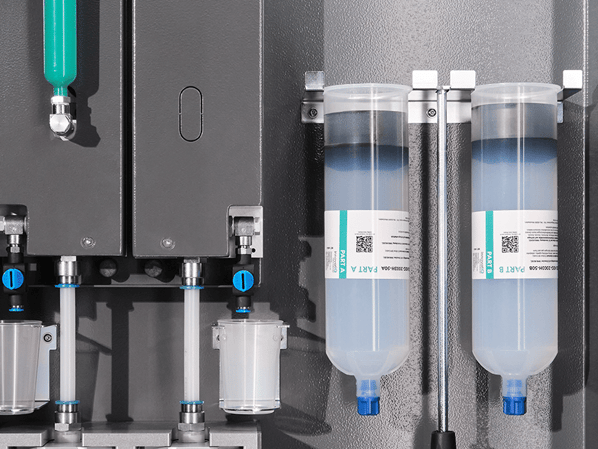

Die seitliche Materialbevorratung und -zuführung sorgt druckluftgestützt für präzise Materialzuführung während des Druckprozesses.

LiQ5BildExplainerMaterial_o

Dank der Farbmischeinheit und SmartColoring können Sie Ihre Bauteile mit individueller Farbauswahl fertigen. Mit dem intelligenten Farbbeimischungssystem kann sogar die Farbdichte der eingesetzten Farbe individuell gesteuert werden.

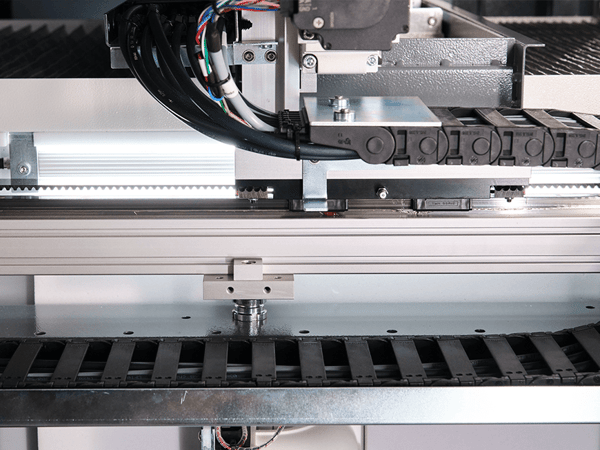

Antriebe & Motoren.

Namhafte Antriebstechnikkomponenten, leistungsfähige Antriebsmotoren, präzise gefräste Antriebselemente und solide Metallachsen sorgen für exakte und dauerhaft zuverlässige Druckprozesse.

LiQ5_Explainer_Antriebe_o

Der gesamte Antriebsstrang gewährleistet durch die Verwendung solider Industriebauteile, größtenteils aus Metall, auch im dauerhaften Betrieb wartungs- und störungsarmen Betrieb.

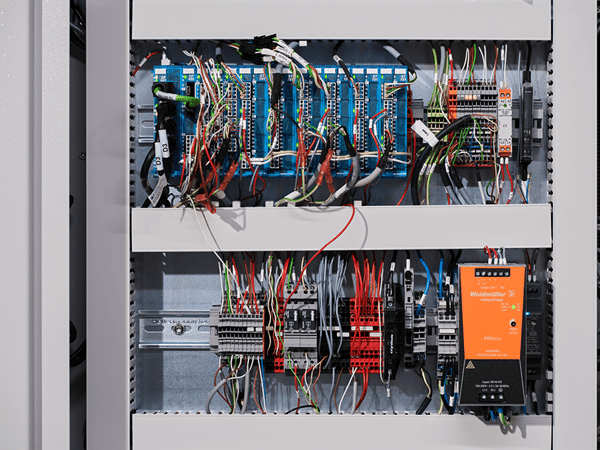

Schalttechnik & Elektronik.

Exakte Verschaltung und hochwertige Komponenten bei gleichzeitiger Sicherheit: Die elektrischen Anschlüsse und Schaltungen sind z.B. komplett durch FI-Schutzschalter abgesichert.

LiQ5_Explainer_Elektronik_o

Auch bei der elektronischen Steuerung werden ausschließlich bewährte Industriekomponenten verwendet.

Optionaler 2. Druckkopf

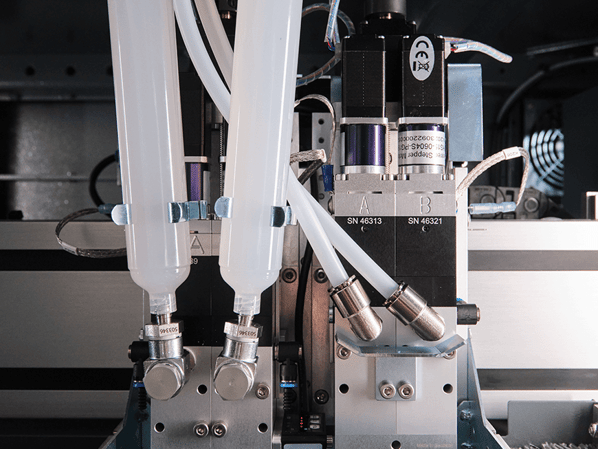

Der optionale 2. Druckkopf ermöglicht den Druck von Stützstrukturen und Trennschichten, wodurch die Fertigung auch komplexerer Formen noch umfangreicher möglich wird.

LiQ5BildExplainer_2terDruckk_o

Überhänge, Aussparungen und volumetrische Formgebungen werden nun direkt druckbar. Das Stützmaterial, bzw. die Trennschichten können nach dem Druck mit geringem Aufwand rückstandslos entfernt werden.

Technische Daten LiQ 5:

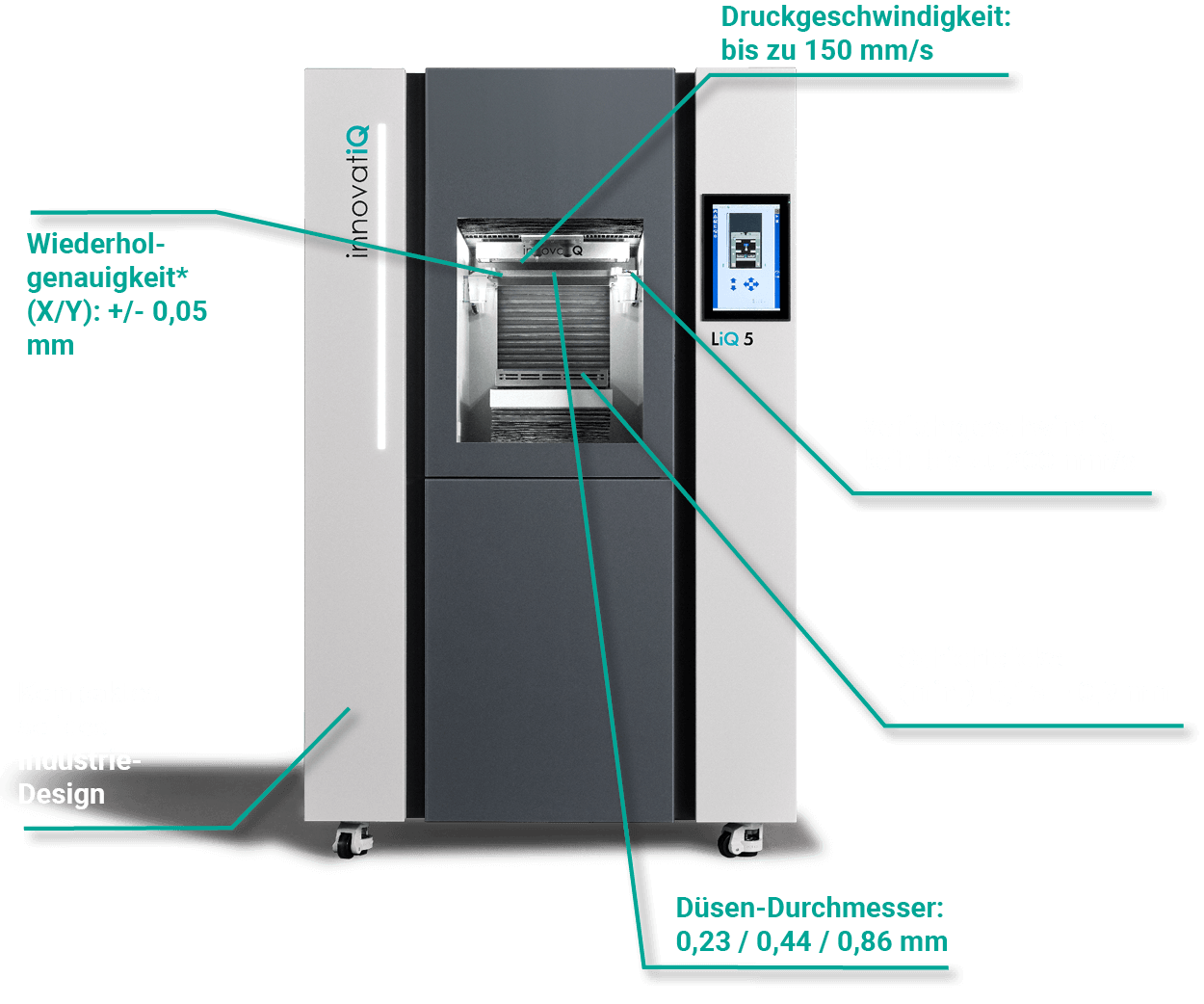

Druckraum (X/Y/Z)*: 250 x 320 x 150 mm
HMI: GestiQ-Pro mit 12 Zoll-Touch-Display, netzwerkfähig
Druckgeschwindigkeit*: bis zu 150 mm/s
Verfahrgeschwindigkeit*: bis zu 200 mm/s
Wiederholgenauigkeit* (X/Y): +/- 0,05 mm
Schichtdicke* (min.): 0,15 - 0,9 mm
Düsen-Durchmesser: 0,23 / 0,44 / 0,86 mm
Verbrauchsmaterial*: Liquid Silicone Rubber (LSR), Shore 30A / 50A

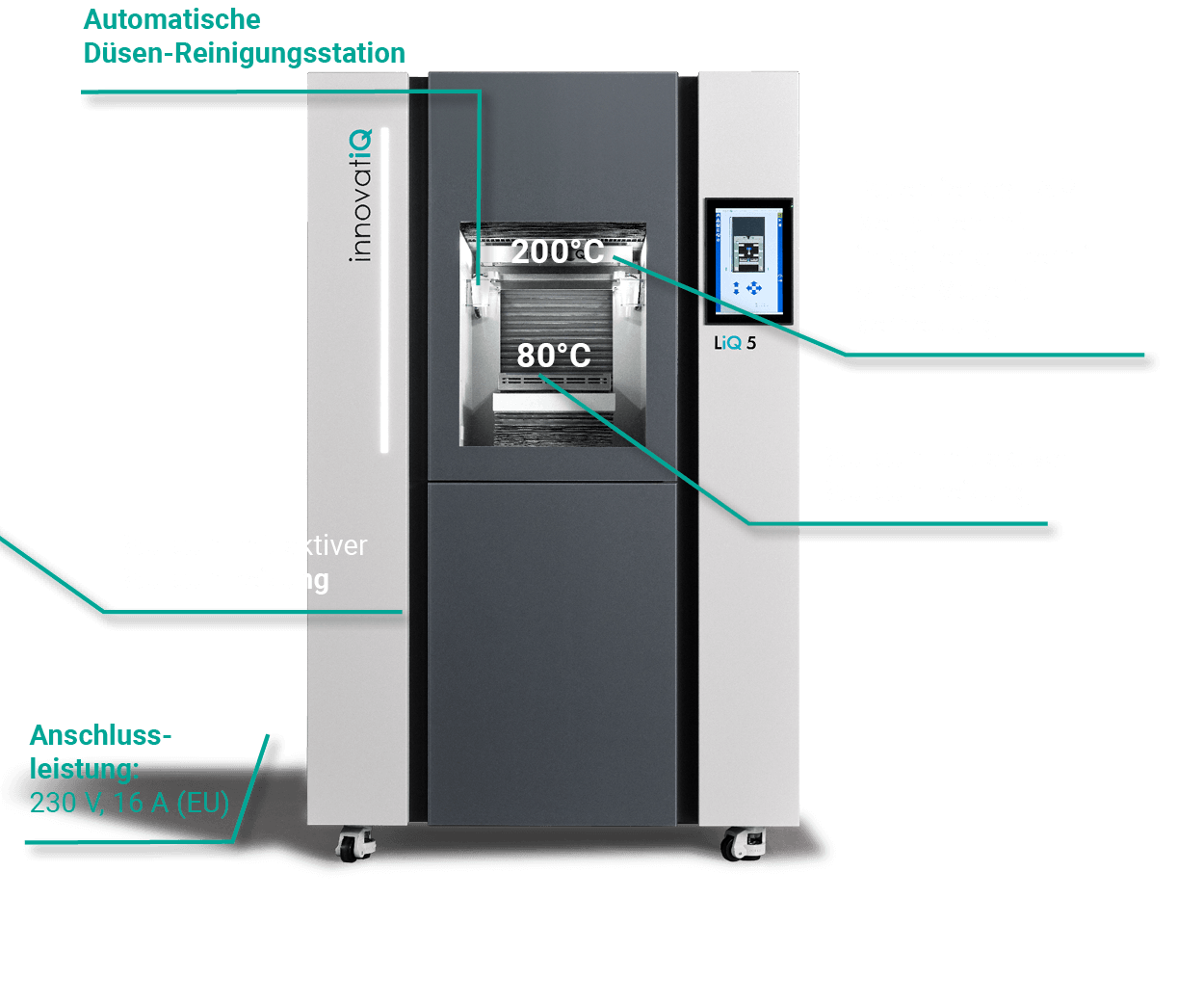

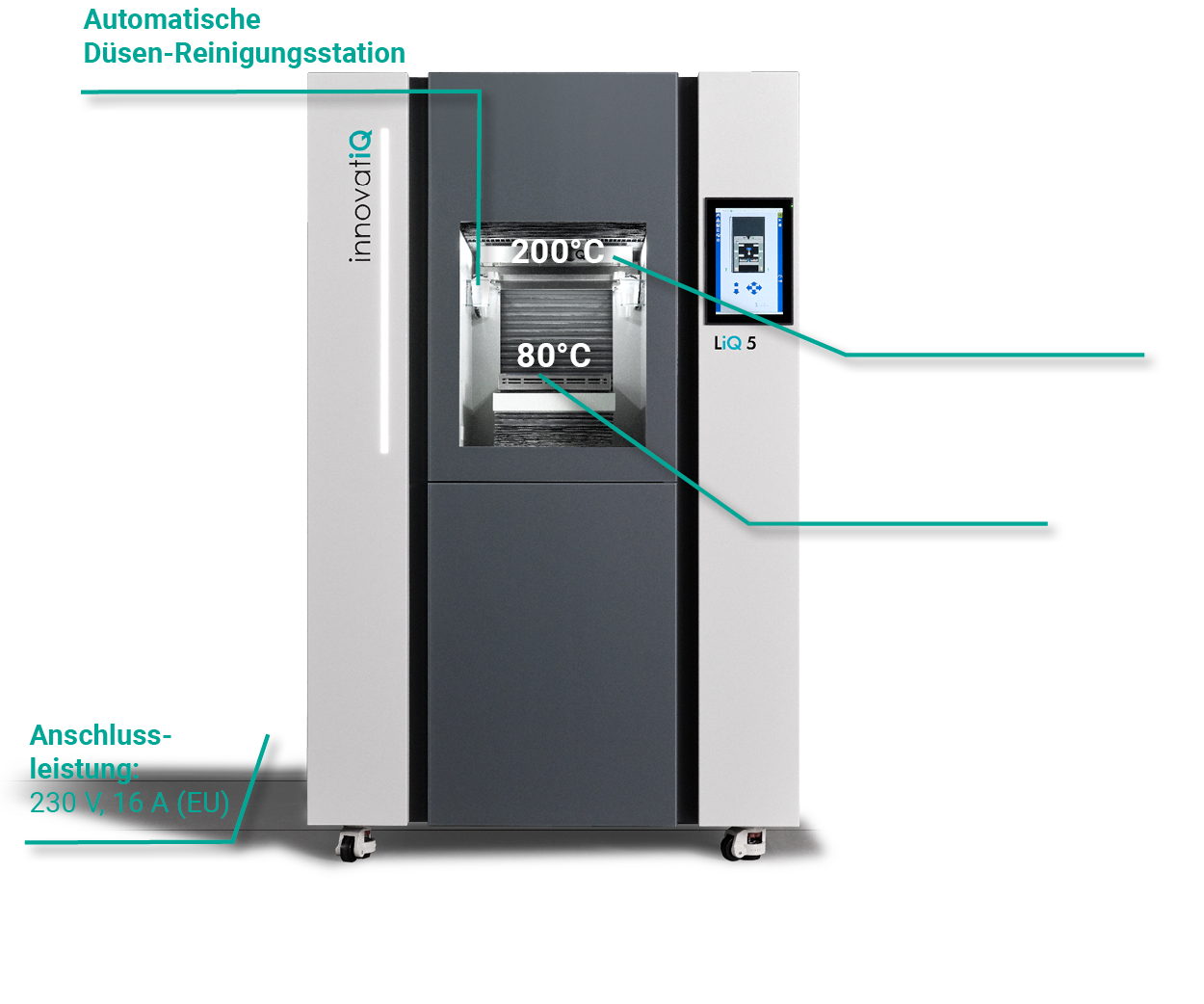

Bauraumkammer: bis zu 80 °C aktiv beheizt
Temperatur Materialvernetzung: Prozessabhängig

Datenaustausch: Stand-alone printing mit Touch Display oder netzwerkfähig
Software-Slicer: Inklusive
Leistungsaufnahme (max.): 2,3 kW, ca. 30 % im Dauerbetrieb
Anschlussleistung: 230 V, 16 A (EU); 110 V, 20 A (US)

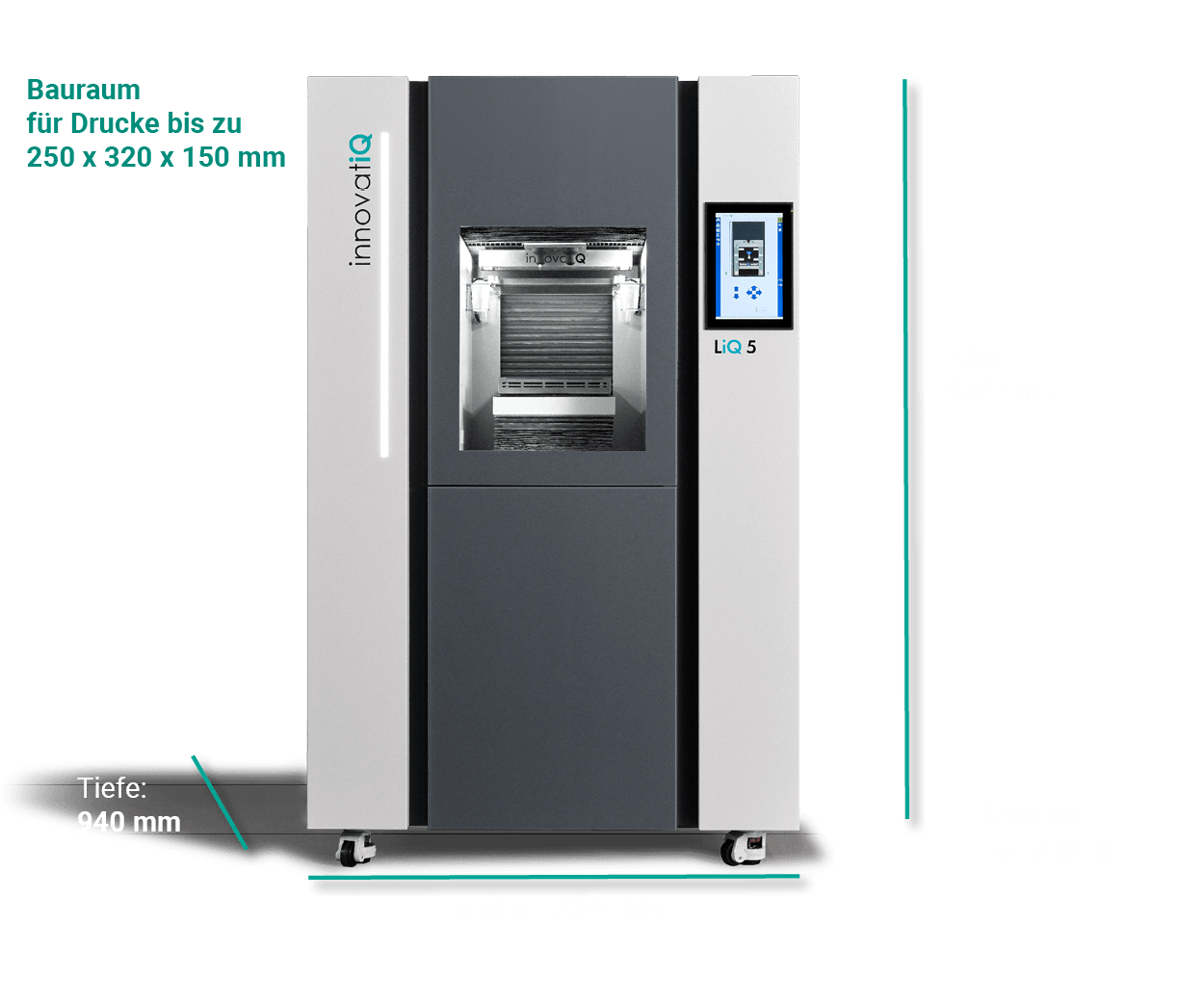

Außenmaße (B/T/H): 1208 x 940 x 1968 mm
Gewicht: ca. 600 kg
Technologie: LAM (Liquid Additive Manufacturing)
SmartColoring: Farbdosiereinheit

EFFIZIENTE & ZUVERLÄSSIGE RTU- BAUTEILE FÜR DEN INDUSTRIELLEN EINSATZ.

Dank der thermischen Vernetzung stellen Sie belastbare und haltbare Ready to Use Bauteile aus Silikon her, die ohne weitere Nachbearbeitung direkt und dauerhaft eingesetzt werden können:

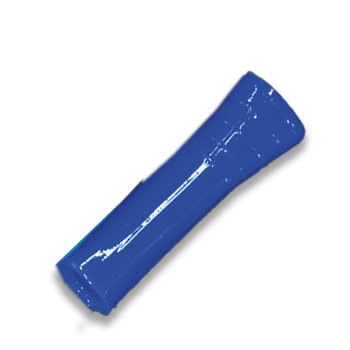

INDIVIDUELLER FAHRRADGRIFF
LSR SILIKON | 15 h | 169 EURO

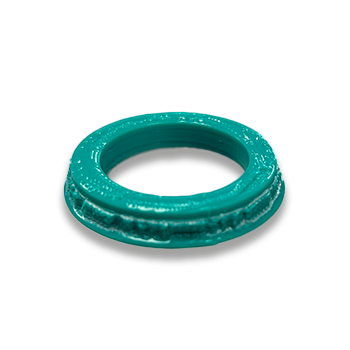

DICHTUNGSRING
LSR SILIKON MIT STÜTZMATERIAL| 15 h | 169 EURO

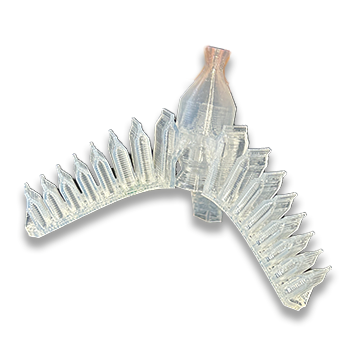

SOFTGREIFER LUFTBALG
LSR SILIKON | 12 h | 139 EURO

WEITERE LÖSUNGEN

INDIVIDUELLES MUSTER ANFORDERN

SMARTCOLOR – SERIENMÄSSIG
FARBIGE 3D-BAUTEILE.

Ob zur Bauteilkennzeichnung und -Differenzierung oder gestalterischer Faktor:
Silikon 3D-Druck mit innovatiQ bietet eine neue Dimension:
Dank SmartColoring können Sie nun Ihre Bauteile mit individueller Farbauswahl additiv fertigen. Mit dem intelligenten Farbbeimischungssystem kann sogar die Farbdichte der eingesetzten Farbe individuell gesteuert werden. So werden nicht nur vollfarbige sondern auch semitransparente Colorierungen möglich.

Das Ergebnis: Deutlich gekennzeichnete farbige und funktionale Bauteile.

FLEXIBILITÄT DURCH MATERIALFREIHEIT - IDEALE AUSWAHL NACH ANFORDERUNG / EINSATZBEDARF UND KOSTENEFFIZIENZ:

Die Materialfreiheit der innovatiQ-LAM-Drucker bietet die Möglichkeit (im Rahmen der notwendigen technischen Spezifikationen) unterschiedliche viskose Materialien für den LAM 3D-Druck zu nutzen. Sie sind nicht an bestimmte Materialpakete gebunden, sondern haben die Freiheit das geeigneteste und kosteneffizienteste Material für ihre jeweiligen Bedürfnisse und Projekte auszuwählen. Darüberhinaus können Sie natürlich auch die ausgewählten und auf innovatiQ-Druckern getestete Materialien (Mit ^iQgekennzeichnet), inklusive der validierten Profile, direkt bei innovatiQ beziehen.

Für den LiQ 5 LAM Drucker stehen derzeit folgende Materialien zur Verfügung:

LSR-Silikon: ShinEtsu KEG-2003H^iQ 30A | ShinEtsu KEG-2003H 50A^iQ

Zur Materialübersicht.

Download Materialliste (PDF).
