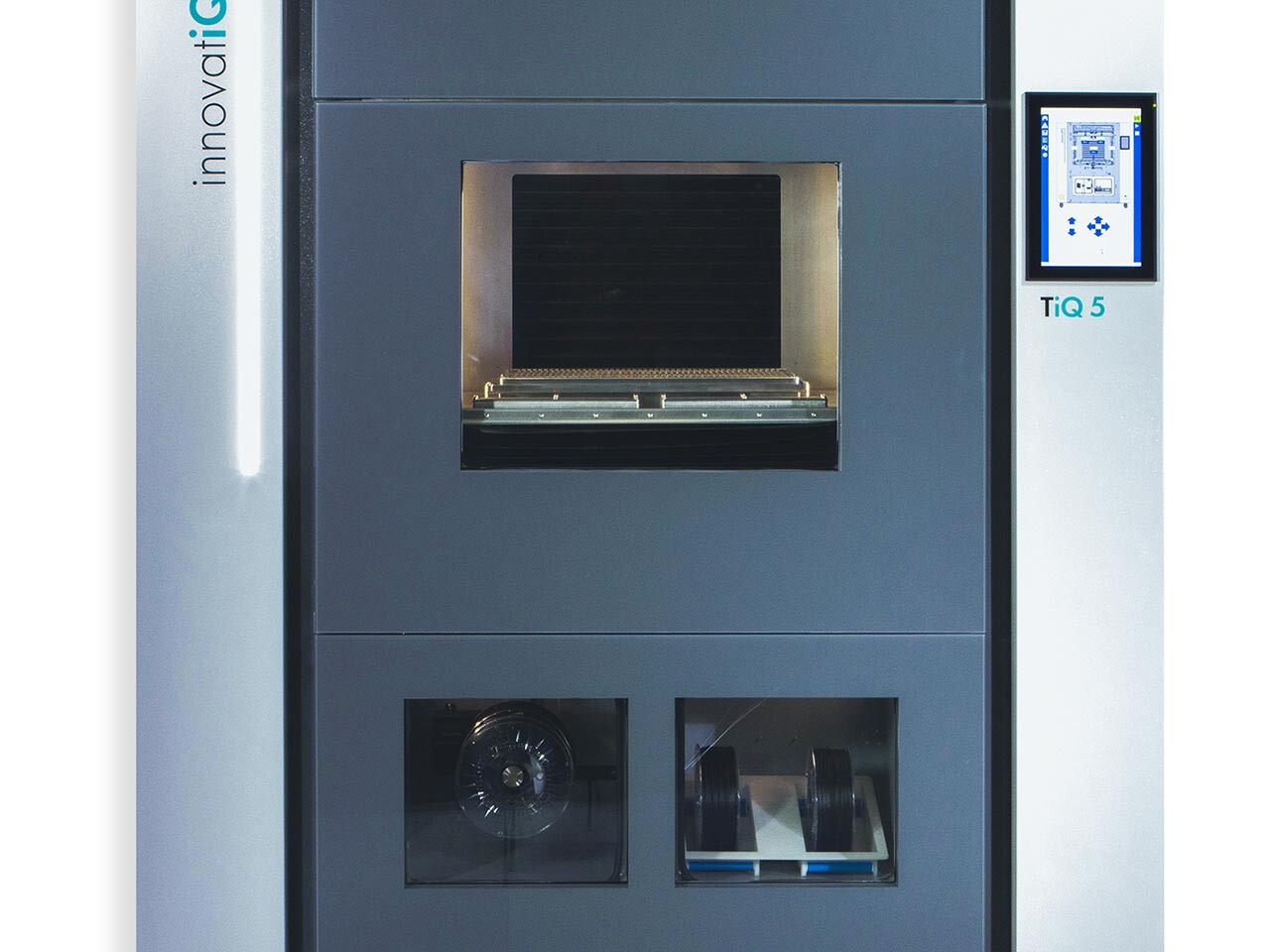

TiQ 5 Pro – der Allrounder unter den 3D-Druckern, auch für Hochleistungspolymere bis 150 °C

Der TiQ 5 Pro, mit einer Bauraumgröße von 500 x 400 x 450 mm, ist eine 3D-Fertigungsmaschine für große Bauteile im XXL-Format. Mit seiner offenen Materialplattform ist der TiQ 5 Pro dabei so vielseitig einsetzbar, dass er DIE „Allrounder-Lösung“ innerhalb der additiven Produktionsmaschinen ist. Egal ob Hartmaterial oder Weichmaterial, ob das Hochleistungspolymer eine beheizte Baukammer benötigt oder ob das Filament eine Prozesstrocknung bedingt – der TiQ 5 Pro liefert serienmäßig die Lösung. Besonders geeignet ist er jedoch für den wirtschaftlichen Druck von großen Bauteilen aus faserverstärkten oder Hochtemperatur Materialien. Bei innovatiQ haben wir eine Auswahl für Sie getroffen, z.B. das für Railway-Anwendungen zertifizierte und hitzebeständige Polycarbonat (PC). Oder für langlebige und besonders robuste Bauteile unser Industrielles ABS. Und wenn es mal ein flexibles Bauteil in XXL-Größe sein muss, dann eben unser TPU mit Shore 60 oder 95.
Sie gehören lieber zu denen, die eigenes Filament verarbeiten wollen und keiner darf das Geheimnis Ihrer Bauteile sowie die konstruktiven Besonderheiten erfahren? Kein Problem. Der TiQ 5 Pro ist intuitiv einfach über eine CNC-Steuerung zu bedienen und wird serienmäßig mit dem Slicer „Simplify3D“ ausgeliefert. Damit haben Sie alle entscheidenden Faktoren in der Hand und können beliebig Material-, Druck- oder Geometrietechniken kombinieren ohne Know-How aus der Hand zu geben. Und falls Sie doch mal den Rat unserer Experten benötigen, stehen unsere Kundenberater bereit, vor Ort zu helfen.

TiQ5

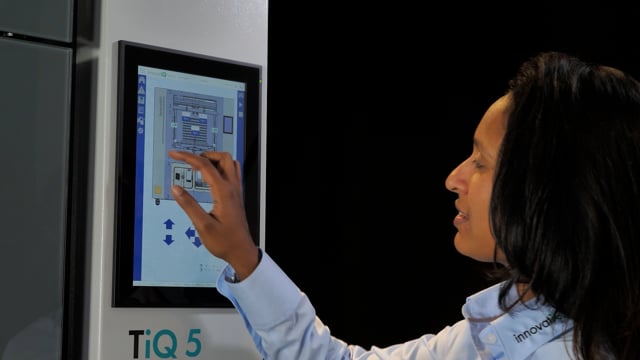

GestiQ-Pro ist das neue Human Machine Interface (HMI) von innovatiQ. Die innovative Industriesteuerung unterstützt den Anwender mit integrierten SmartFunctions.

Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden

TiQ5

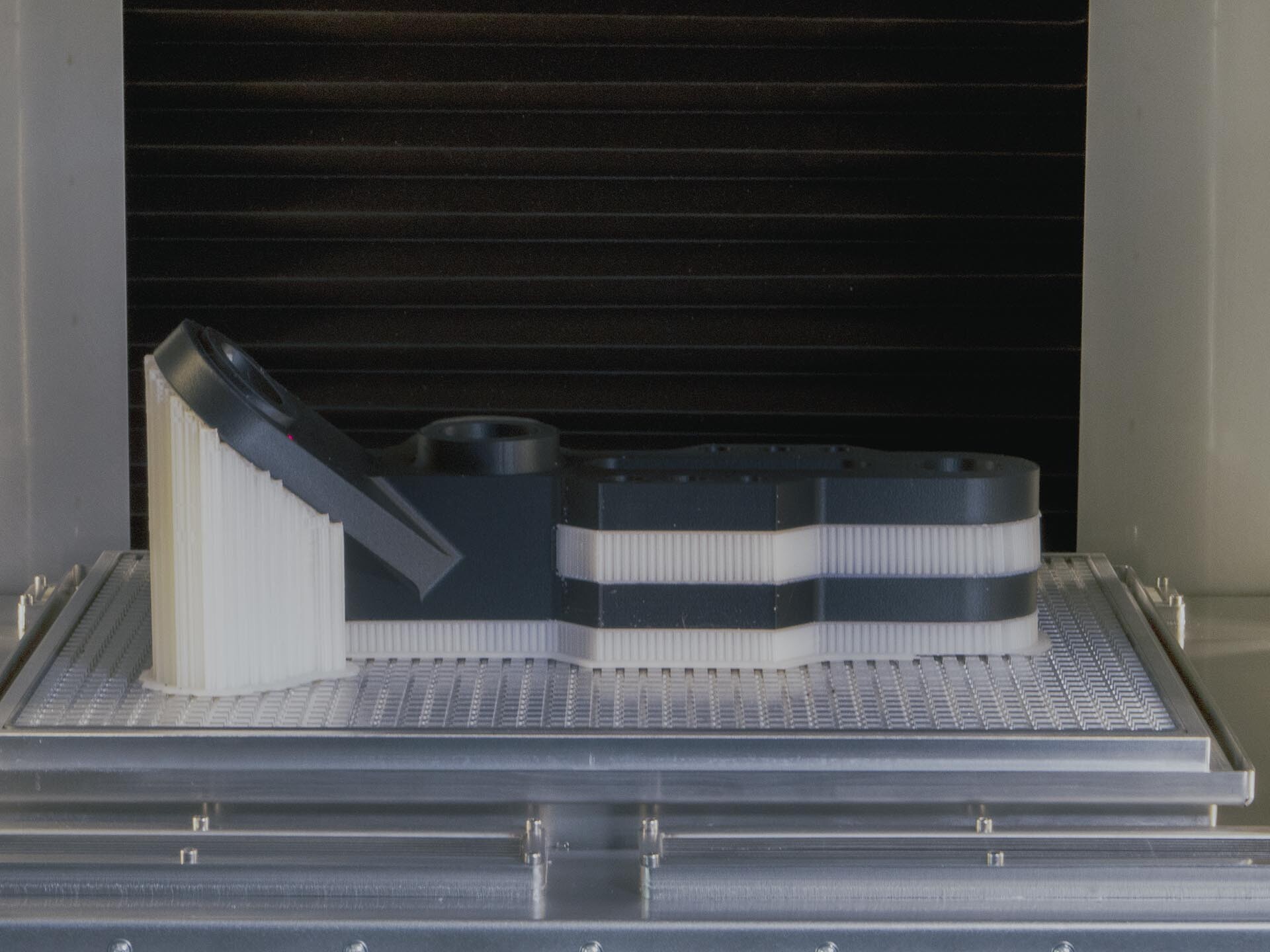

90 Liter Prozesssicherheit. Dimension und Verlässlichkeit vereinen sich in der Vacuum Prozesskammer des TiQ 5 Pro.

Hochtemperatur 3D-Drucker – Made in Germany

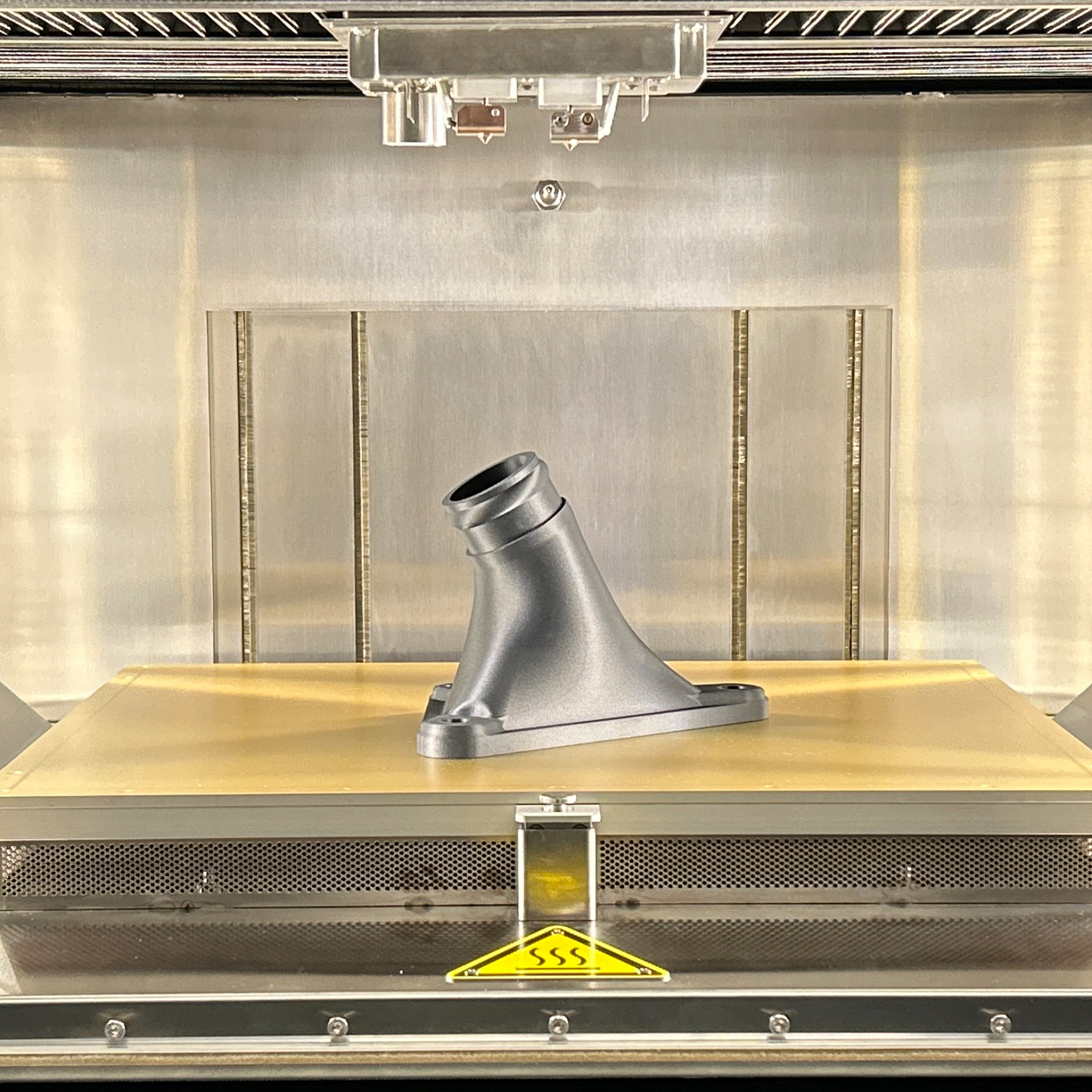

Der TiQ 5 Pro verfügt über eine aktiv beheizte Prozesskammer, die je nach Bedarf mit bis zu 155 °C Temperatur betrieben wird. Damit lassen sich besonders anspruchsvolle Materialien in der Dimension 500x400x450mm verarbeiten. Z.B. Hochleistungsmaterialien wie unser PC oder PEKK. Die integrierte Material-Trocknungseinheit hält hydrophobes Filament im notwendigen Trocknungszustand. Die Materialtrocknung erhöht die Prozesssicherheit und unterstützt die Oberflächengüte der gedruckten Bauteile.

Typisch – die umfangreiche Serienausstattung des TiQ 5 Pro

Der TiQ 5 Pro ist mit allen Funktionen und Zubehör ausgestattet, die ihn für seine vielfältigen Einsatzmöglichkeiten befähigen. Die Serienausstattung lässt keine Wünsche offen und erfüllt die Voraussetzung für eine erfolgreiche additive Fertigung:

  • Aktiv beheizte Baukammer bis zu 150 °C
  • Vakuum Druckbett
  • Integrierte Trocknungs-Einheit mit automatischer Materialzuführung
  • GestiQ-Pro: intuitive CNC-Steuerung mit integrierten SmartFunctions
  • Direkt angetriebener Doppel-Druckkopf bis 400 °C für Hart- und Weichmaterialien
  • Düsentechnologie, entwickelt für den Dauerbetrieb mit faserverstärkten Materialien
  • Automatische Druckbett-Nivellierung
  • Automatische Düsenkalibrierung

Technische Features

GestiQ-Pro: die intuitive CNC-Steuerung von innovatiQ

GestiQ-Pro – die intuitive CNC-Steuerung für alle Industriedrucker von innovatiQ. GestiQ-Pro unterstützt Sie im Produktionsprozess und vereinfacht die tägliche Anwendung mit dem 3D-Drucksystem. Über ein großes 10-Zoll-Touch-Display können alle relevanten Funktionen des 3D Drucksystems bedient werden. Die übersichtliche Menüführung zeigt Ihnen alle Anwendungen auf einen Blick und hilft Schritt für Schritt bei der Ausführung der Funktionen. Viele Funktionen sind als SmartFunctions in GestiQ-Pro verfügbar. SmartFunctions sind programmierte Abläufe, die mehrere Funktionsschritte vereinen und damit die Nutzung des TiQ 5 Pro deutlich effektiver machen. Des Weiteren vermeiden SmartFunctions potenzielle Fehler in der täglichen Nutzung.

Rollenbasiertes Benutzersystem in GestiQ-Pro

Der TiQ 5 Pro ist universell und vielseitig nutzbar. Um eine bessere Auslastung zu erreichen, können Sie die Nutzung des 3D-Drucksystems mehreren Abteilungen ermöglichen. GestiQ-Pro unterstützt Sie dabei durch ein rollenbasiertes Zugriffssystem. D.h. jedem Nutzer (auch aus verschiedenen Abteilungen) kann eine definierte Berechtigung zugeordnet werden. Damit trennt GestiQ-Pro die Sicherheitsbereiche des Druckers von den Anwendungsbereichen. Dazu können Sie zwischen verschiedenen Modi wählen – dem einfachen Anwender-Modus, dem Experten-Modus oder dem Admin- bzw. Sicherheitsmodus.
Natürlich erfüllt GestiQ-Pro alle Anforderungen an den sicheren Betrieb einer Industriemaschine.

GestiQ-Pro ist das neue CNC-Interface von innovatiQ. Die innovative Industriesteuerung unterstützt den Anwender mit integrierten SmartFunctions.

Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden

TiQ 5 Druckkopf - 3D Drucker von innovatiQ

SmartFunctions: die unersetzlichen Helfer von innovatiQ für einen verlässlichen Druckprozess.

Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden

Übersicht der SmartFunctions

SmartSpeed: schnell, schneller – aber verlässlich
SmartSpeed ist die einzigartige adaptive Anpassung Druckgeschwindigkeit ohne die Qualtität des Druckergebnis zu gefährden. SmartSpeed reguliert automatisch die Druckgeschwindigkeit, je nachdem, wie gut die Extrusion ist. Dies erfolgt mittels eines Algorithmus, welcher die zuvor erhobenen Messdaten der Filament-Zuführung im Druckkopf verarbeitet. Der Druckvorgang kann so dynamisiert und die Druckgeschwindigkeit auf maximale Stufe angehoben werden.

SmartTrack: Prozesssicherheit durch sensorgesteuerte Filamentzuführung.
SmartTrack bereichert die SmartFunctions des TiQ 5 Pro, indem das System permanent die Materialzuführung misst. Der Materialbedarf wird laufend verfolgt, sodass der Druckvorgang keinen unerwünschten Druckabbruch erfährt.

SmartStart: Präzision, mehr als auf den Punkt!
SmartStart reduziert die Rüstzeit und damit Ihren Arbeitsaufwand dank vollautomatisierter Druckbett-Nivellierung. Innerhalb kürzester Zeit kann der TiQ 5 Pro dank SmartStart Ihr Wunschbauteil fertigen. SmartStart arbeitet mit einem lasergestützten Drei-Punkt-Verfahren, welches eine optimale Einstellung des Druckbetts und somit eine exakte Anpassung an das Bauteil garantiert.

SmartInsert:
Entscheiden Sie, wann der TiQ 5 Pro in einen programmierten Pausenmodus geht, damit Sie in ihr 3D-Bauteil ein Gewinde einlegen können.

Optional verfügbar:
SmartMonitoring: Behalten Sie den Überblick über alle ihre Drucksysteme von innovatiQ. Als Zusatzoption ist SmartMonitoring auch als Anbindung für das Arburg ALS-System verfügbar.

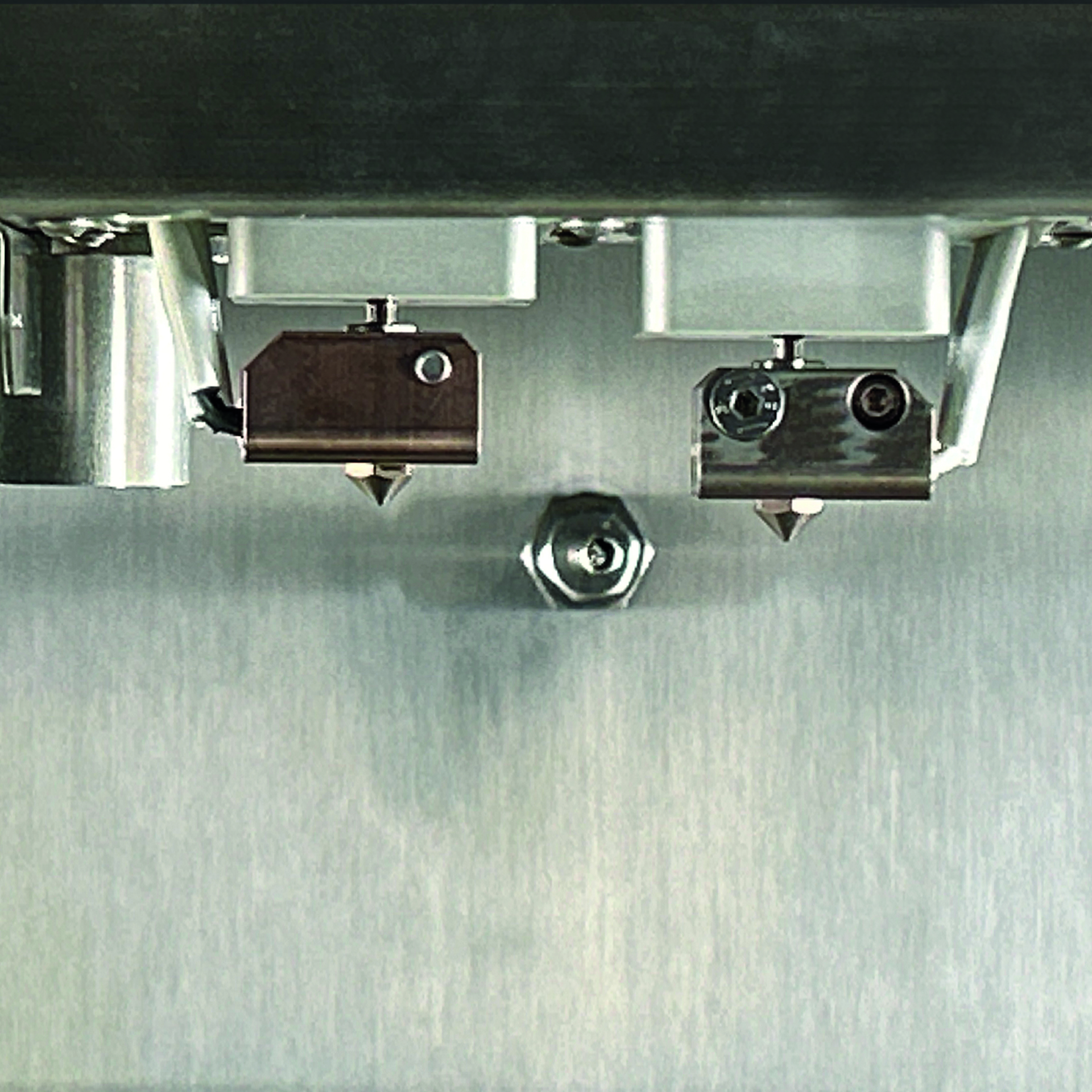

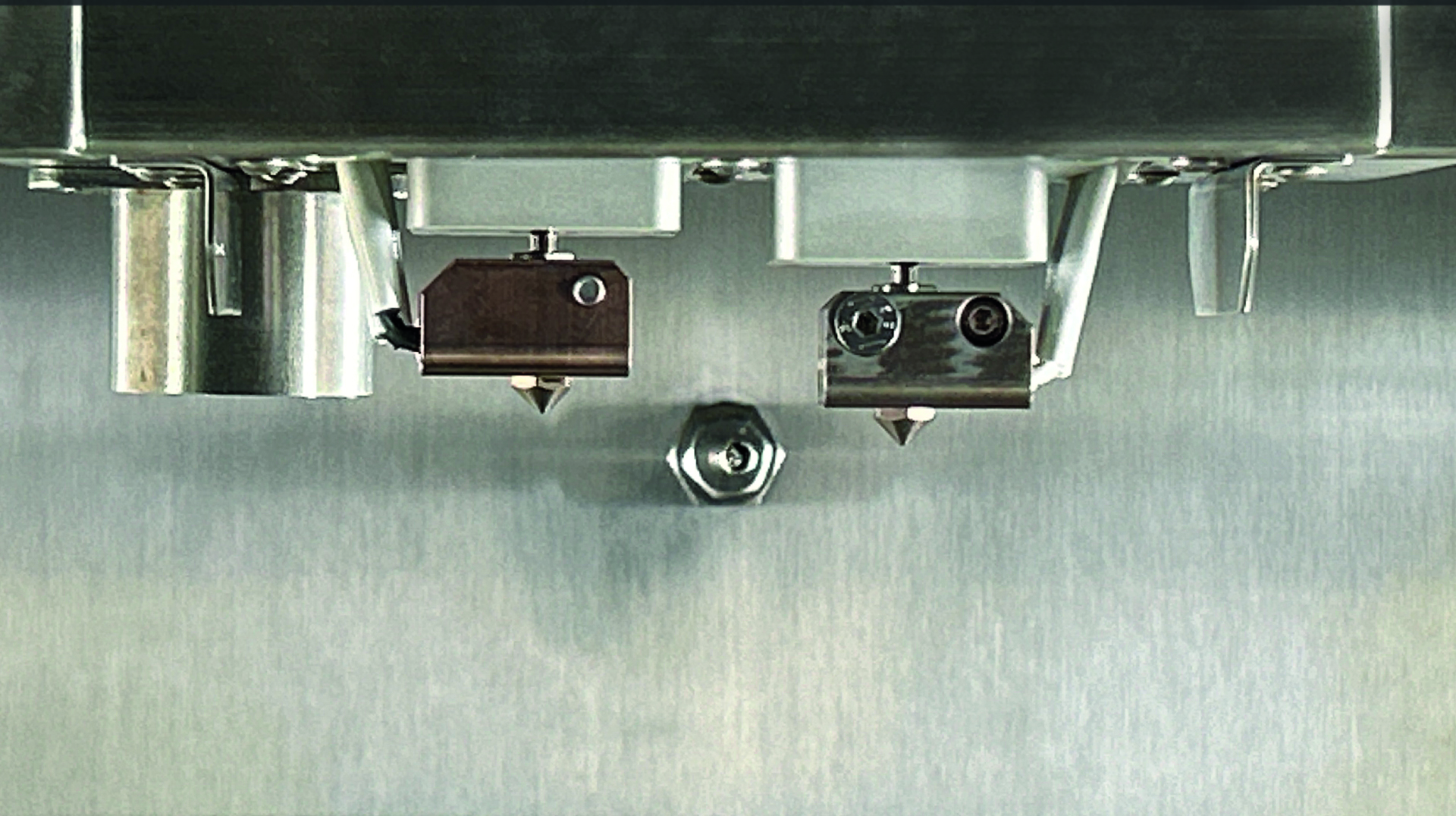

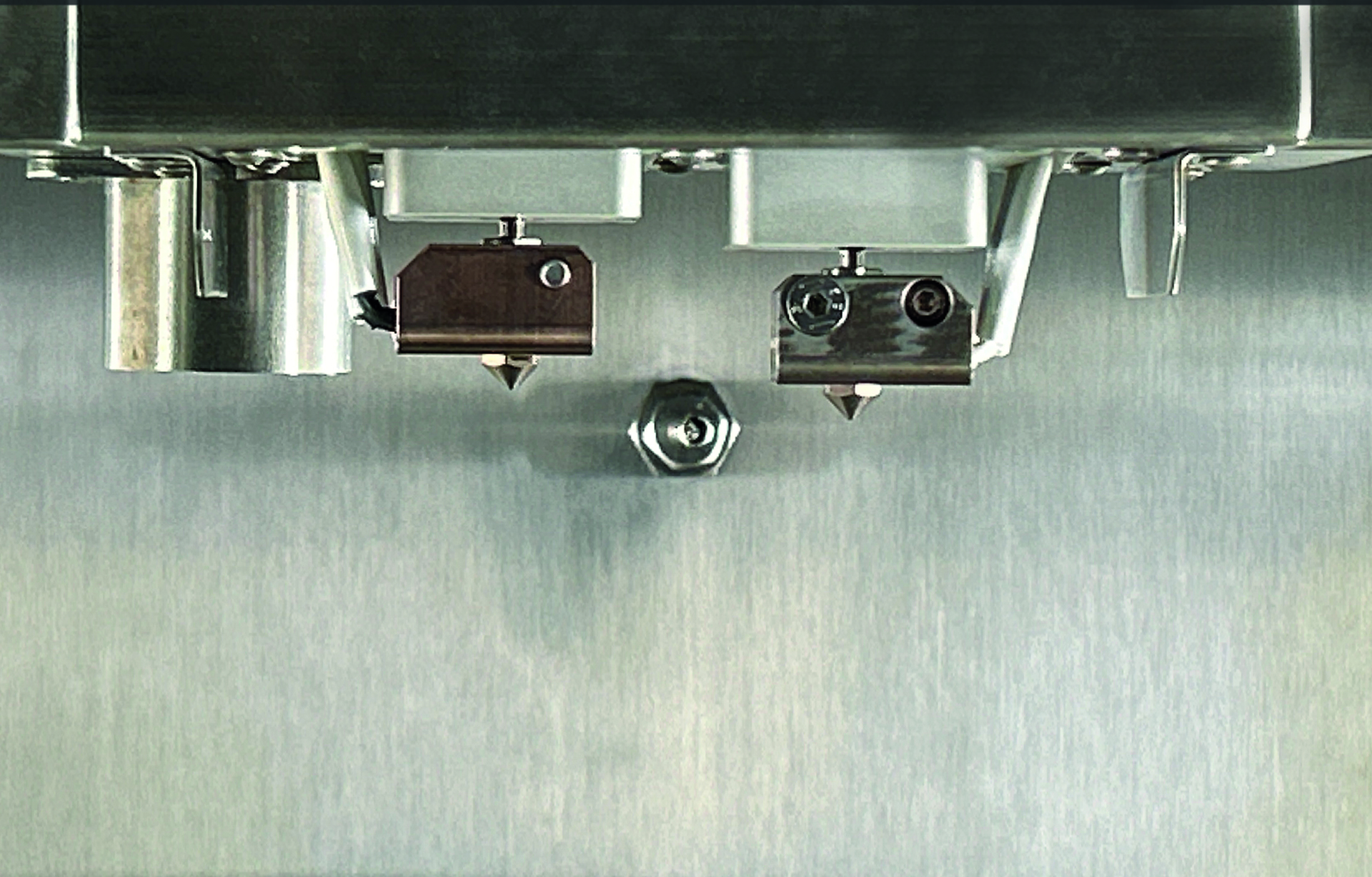

CoreLine: der neue Druckkopf von innovatiQ setzt den Maßstab für Präzision

CoreLine Technologie im Druckkopf des TiQ 5 Pro sorgt für maximale und gleichbleibende Präzision im Primär- sowie im Sekundärdruckkopf. Gleichzeitig gewährleistet der CoreLine Druckkopf die prozesssichere Verarbeitung unterschiedlicher Materialien. Mit CoreLine meistern Sie spielerisch die vier Herausforderungen in der additiven Verarbeitung von Filament-Material im 3D-Druck.

Die CoreLine Technologie im TiQ 5 Pro ist entwickelt damit alle Materialkombinationen im offenen Materialplattform verarbeitet werden können und Oberflächen nicht fleckig werden. Gerade in der Kombination von faserverstärktem Material im Primärextruder und löslichem Supportmaterial im Sekundärextruder spielt CoreLine seine Präzision aus.

Des Weiteren eignet sich der CoreLine Druckkopf besonders für Materialien, die eine Baukammer von bis zu 155 °C benötigen. Unterstützt wird der Druckprozess im TiQ 5 pro von den diversen Assistenz-Systemen, den sogenannten SmartFunctions. Alle notwendigen Prozessparameter werden permanent zwischen Druckkopf, Filament Förderung und CNC-Steuerung abgeglichen und Abweichungen sofort korrigiert.

Der CoreLine Druckkopf im TiQ 5 Pro ist aus einer hochwertigen Legierung gefertigt. Damit ist er langlebig und wartungsarm. Ein Kostenvorteil für Sie.

TiQ5

Die eigenentwickelte Druckkopftechnologie „CoreLine“ von innovatiQ eignet sich für viele Materialkombinationen. CoreLine sicher die höchste Präzision für beide Druckköfe im Dualdruck sicher.

Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden

Höchste Bauteilequalität bedarf optimaler Lagerung und einer maximal möglichen Trocknung während des Druckvorgangs. Die integrierte Material-Trocknungs-Einheit im TiQ 5 Pro gewährleistet beides und arbeitet dabei völlig autonom.

Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden

Die integrierte Materialtrocknung im TiQ 5 Pro: unerlässlich für die prozesssichere Verarbeitung von hydrophoben Materialien

Bei innovatiQ geben wir der Prozesssicherheit während dem Druckvorgang die höchste Priorität. Viele Funktionen und Komponenten im Drucksystem stellen dies sicher. Ein, dem Druckprozess, vorgelagerter Arbeitsschritt – die Materialtrocknung – ist essenziell für den erfolgreichen 3D Druck von wasseraufnehmenden (hydrophilen) Materialien. Es bedarf daher einer optimalen Trocknung und Lagerung des Filaments. Das steigert die Prozesssicherheit im 3D Druck und verhindert den sogenannten „oozing-Effekt“ auf der Oberfläche. Das Trocknen ist in der 3D-Fertigung ein anerkannter, vorgelagerter Prozess, um Kunststoff-Filamente besser zu verarbeiten. In der additiven Fertigung mit stark hydrophilem Filament-Material ist es wichtig, dass das Filament durchgehend, während dem gesamten Druckprozess „trocken“ bleibt.

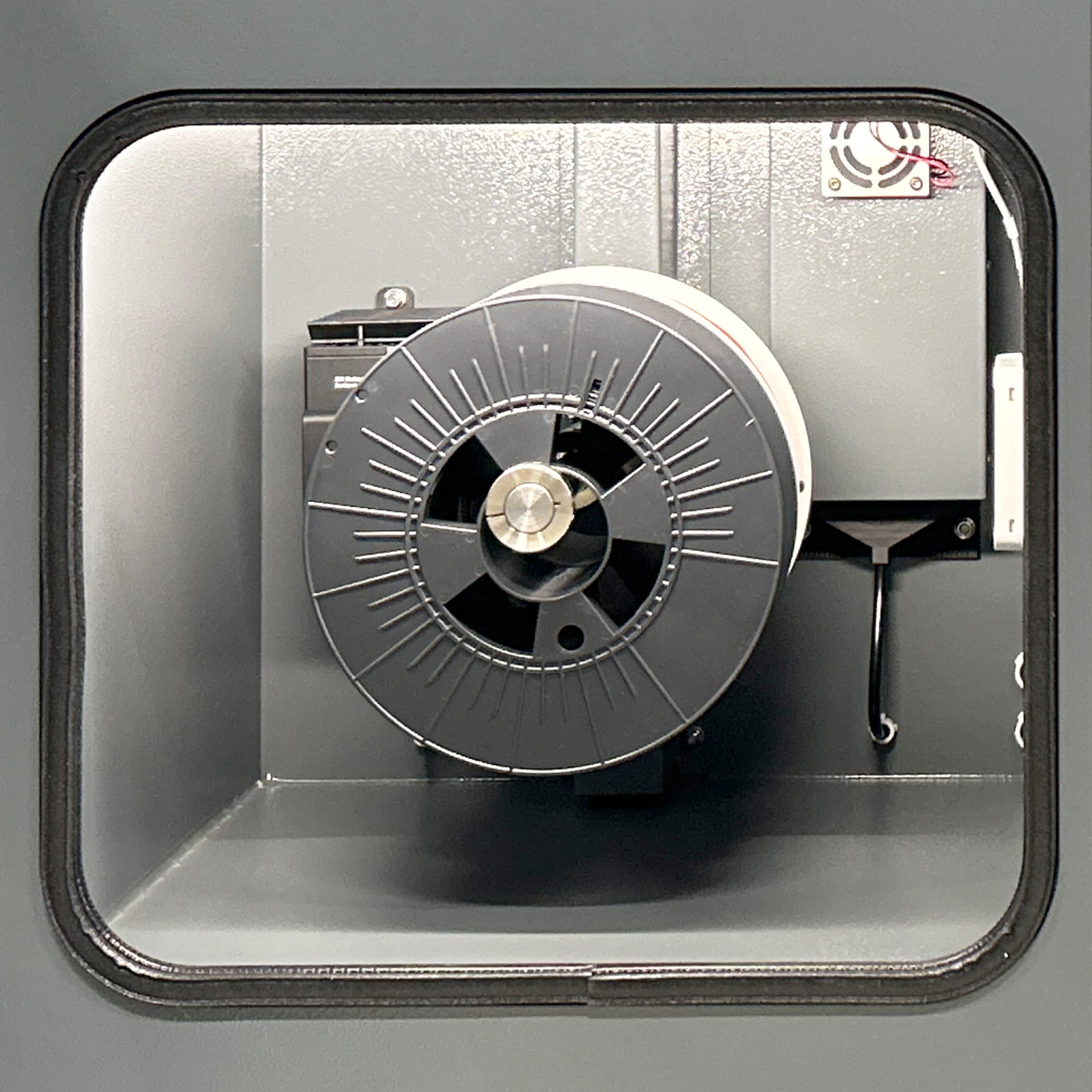

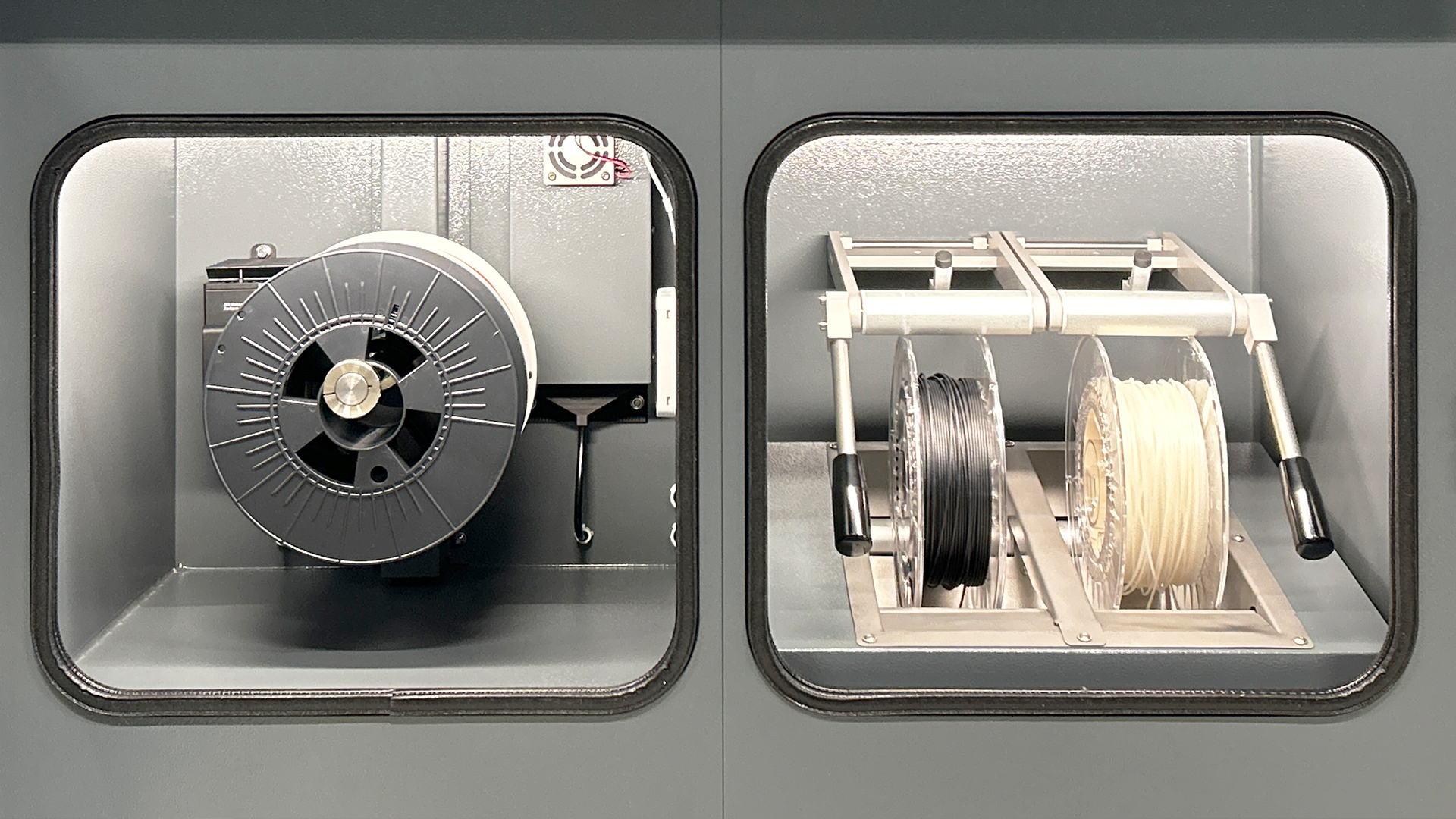

Der im Unterschrank integrierte Trockner fungiert gleichzeitig als Aufbewahrungskammer für das Filament-Material. Das Material wird innenliegend in einem gekapselten Prozess in den Druckkopf geführt. innovatiQ hat mit der integrierten Trocknungseinheit die anspruchsvollste Methode für die Materialbevorratung gewählt. Damit das Filament in einem optimalen, trockenen Zustand vor dem Extrudieren bleibt sind zwei Funktionen kombiniert:

1. das „Erwärmen“ und 2. die „aktive Entfeuchtung“
Beide Prozesse laufen in der Trockenkammer völlig autonom ab. Somit bleiben die verbesserten Eigenschaften des Filaments konstant erhalten. Perfekte Startbedingungen für Ihre täglichen Druckaufgaben.

Technische Daten

  • Druckraum (X/Y/Z): 500 x 400 x 450 mm
  • HMI: GestiQ-Pro
  • Druckgeschwindigkeit*: 10 – 180 mm/s
  • Verfahrgeschwindigkeit*: 10 – 400 mm/s
  • Wiederholgenauigkeit* (X/Y): +/- 0,1 mm
  • Schichtdicke* (min.): 0,02 mm
  • Filament- / Düsen-Durchm.: 1,75 mm / 0,40 mm
  • Standard Düse: 0,40 mm
  • weitere Düsen-Optionen: 0,60 I 0,80 mm
  • Extruder: CoreLine Technologie
  • Temperatur Extruder bis 400°C (+/- 2 %)
  • Temperatur Prozesskammer: 155°C
  • Temperatur Druckplatte: Entsprechend Baukammereinstellung
  • Datenaustausch: Stand-alone printing mit Touch Display oder netzwerkfähig
  • Software-Ausstattung: Simplify3D
  • Leistungsaufnahme (max.) 2,5 kW, 30 % im Dauerbetrieb
  • Anschlussleistung: 230 V, 10 A (EU); 110 V, 20 A (US)
  • Display: 10 Zoll Touch
  • Außenmaße (B/T/H): 1680 x 1110 x 1970 mm
  • Gewicht: ca. 900 kg
  • Technologie: FFF (Fused Filament Fabrication)

* Abweichungen abhängig von Ausstattung/Material/Prozess
