Kunde: Maschinenbauunternehmen (Vorrichtungsbau)
Branche: MASCHINENBAU
Technologie: innovatiQ TiQ 2 – industrieller 3D-Drucker
Material: PA-CF (carbonfaserverstärktes Polyamid)

Einleitung/Herausforderung

Benötigt wurde ein PUMPEN-ANTRIEBSGEHÄUSE für die Aufnahme der Komponenten einer kleinen Flüssigkeitspumpe im Sondermaschinenbau, zunächst als Prototypen und dann in kleinen Stückzahlen. Das Gehäuse dient zur mechanischen Fixierung der Welle, Lager und Dichtung, schützt die Antriebseinheit und ermöglicht den Anschluss von Schläuchen oder Rohrleitungen.

Klassische Fertigung (Fräsen, Gießen) wäre zeitaufwendig, kostenintensiv und bei Einzelstücken oder kurzfristigem Ersatz kaum wirtschaftlich, zudem sind schnelle Anpassungen an Geometrie oder Schnittstellen nur schwer realisierbar.

Das im FDM-Verfahren auf dem innovatiQ TiQ 2 gefertigte Pumpen-Antriebsgehäuse ist ein Beispiel dafür, wie Additive Fertigung im Sondermaschinenbau erheblichen Mehrwert bringt: schnellere Entwicklung, geringere Kosten, flexible Anpassung und ein realitätsnaher Prototyp, der bereits funktionsnah getestet werden kann.

Das Maschinenbauunternehmen setzt den Tiq 2 Plus von innovatiQ ein, um das Pumpen-Antriebsgehäuse im FDM-Verfahren zu fertigen:

• Komplexe Geometrien mit Kanälen, Befestigungspunkten und Schnittstellen druckbar
• Material PA-CF: hohe Steifigkeit und Belastbarkeit bei gleichzeitig geringem Gewicht
• Iterative Anpassung der Konstruktion möglich – ohne lange Lieferzeiten

• Deutlich reduzierte Herstellungszeit (von mehreren Wochen auf wenige Tage)

• Kostenvorteile bei Kleinserien und Ersatzteilen
• Funktionsfähige Prototypen für Tests im realen Betrieb
• Hohe Designfreiheit für integrierte Funktionen im Gehäuse

Mit dem TiQ 2 gelingt dem Kunden eine wirtschaftliche und flexible Lösung im Vorrichtungsbau:

• Zeit- & Kostenersparnis bei Kleinserien und Prototypen
• Schnelle Iteration bei Designänderungen

• Robuste und belastbare Gehäuse für den praktischen Einsatz

So steigert der Kunde seine Effizienz im Vorrichtungsbau und erhält mehr Flexibilität für individuelle Anforderungen.

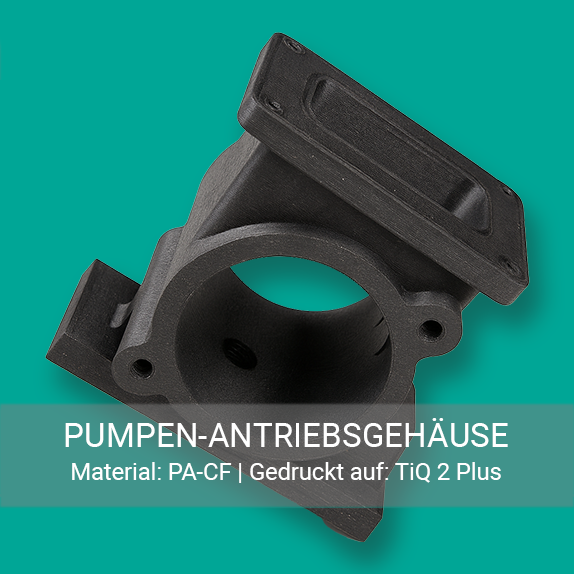

Druckbeispiel:  PUMPEN-ANTRIEBSGEHÄUSE

Drucker: innovatiQ TiQ 2 Plus

Material: PA-CF
