WHAT´S NEXT:

NEUE PRODUKTGENERATION FÜR INDUSTRIELLEN 3D DRUCK

• TiQ 2 – Die Weltneuheit in der Kompaktklasse der industriellen 3D Filamentdrucker – ideal für faserverstärkte Materialien.
• LiQ 5 – Die Evolution unserer LAM-Technologie für den 3D Druck – perfekt für Bauteile aus LSR.
• TiQ 5 – Endlose Möglichkeiten – speziell für Bauteile aus Hochleistungspolymeren und faserverstärktem Filament.
• GestiQ-Pro – Unsere cleveren SmartFunctions machen die Bedienung der neuen Maschinengeneration noch einfacher.

KURZPROFIL – TECHNISCHE DATEN

NEW TiQ 2

Die neue Kompaktklasse der industriellen 3D Filamentdrucker – ideal für faserverstärkte Materialien.
Der TiQ 2, mit einer Bauraumgröße von 330 x 330 x 300 mm, ist ein speziell für die sogenannte Mass-Customization, d. h. die personalisierte Mengenfertigung, entwickelter 3D Drucker für Industrie. Dank der von innovatiQ eigenentwickelten Dual Extruder Technologie ist er besonders für die Verarbeitung von faserverstärkten Materialien geeignet. Dabei ist er durch die sogenannten SmartFunctions sehr einfach zu bedienen.
SmartFunctions im TiQ 2 sind in der Steuerung integrierte Hilfs- und Bedienbefehle, die den Betrieb der Maschine zum Kinderspiel machen und gleichzeitig zur Fehlervermeidung beitragen. Die einfache Handhabung macht den TiQ 2 zu einem zuverlässigen Begleiter in Ihrer Fertigung.

• Technologie: FFF (Fused Filament Fabrication)
• Druckraum (X/Y/Z): 330 x 330 x 300 mm
• Temperatur Druckplatte: 140 °C
• HMI: GestiQ-Pro mit 7 Zoll-Touch-Display, netzwerkfähig
• Filament- / Düsen Durchmesser: Ø 1,75 mm / 0,4 mm; 0,6 mm; 0,8 mm
• Extruder: Dual-Extruder bis 300 °C (+/- 2 %)
• Positionsüberwachung: Automatisch, closed loop
• Außenmaße (B/T/H): 880 x 649 x 885 mm (ohne Trockner)
• Gewicht: ca. 160 kg
• Stromversorgung: 230 V
• Leistungsaufnahme: 16 A, 1,6 KW – ca. 30 % im Dauerbetrieb
• Offene Materialplattform: empfohlene Materialien: PACF, PPGF, PVDF, TPU, PETG

NEW LiQ 5

Die Evolution unserer LAM-Technologie für den 3D Druck – perfekt für Bauteile aus LSR.

Mit dem neuen LiQ 5 geht die LAM-Technologie in die 3. Generation. Als Pioniere des Liquid Additive Manufacturing haben wir den LiQ 5 zu einer 3D Druckmaschine entwickelt, die Bauteile aus Standard-LSR-Silikon in hoher Qualität mit hervorragender Oberflächengüte fertigen kann.
Der LiQ 5 verfügt jetzt über eine aktiv beheizbare Baukammer. Gleichzeitig ist die neue Baukammer mit einer Luftströmung ausgestattet, die den Druckprozess gezielt unterstützt. Somit kann im LiQ 5 die Wärme dem Druckprozess dosiert zugeführt werden und Abwärme wieder entnommen werden. Das Ergebnis sind Bauteile aus LSR-Material, die in Oberflächengüte und Qualität ihres Gleichen suchen. Besonders bei hohen Silikon-Bauteilen mit einer schmalen Grundgeometrie spielt der neue TiQ 5 seine Stärken aus.

• Technologie: LAM (Liquid Additive Manufacturing)
• Druckraum (X/Y/Z): 250 x 320 x 150 mm
• Temperatur Prozesskammer: ca. 80 °C
• HMI: GestiQ-Pro V1.05 mit 12 Zoll-Touch-Display, netzwerkfähig
• Düsen Durchmesser: Ø 0,2 mm; 0,4 mm; 0,8 mm
• Extruder: Heb- und Senkkopf mit volumetrischer Extrusion
• Thermische Vernetzung: Mit Halogenlampe bis ca. 900 °C bei Oberflächentemperaturen bis 200 °C
• Außenmaße (B/T/H): 1208 x 940 x 1968 mm
• Gewicht: ca. 600 kg
• Stromversorgung: 230 V
• Leistungsaufnahme: 16 A, 2,3 KW – ca. 30 % im Dauerbetrieb
• Materialien: LSR Shore 50 A 120-150 PaS o. ä. incl. Farbmischeinheit

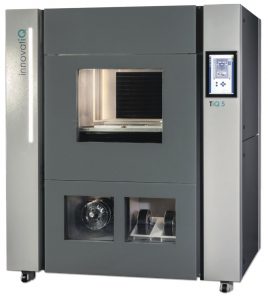

NEW TiQ 5

Endlose Möglichkeiten – speziell für Bauteile aus Hochleistungspolymeren und faserverstärktem Filament.

• Technologie: FFF (Fused Filament Fabrication)
• Druckraum (X/Y/Z): 500 x 400 x 450 mm
• Temperatur Bauraum: Aktiv bis zu 150 °C
• Temperatur Druckplatte: Bis zu 150 °C
• HMI: GestiQ-Pro mit 12 Zoll-Touch-Display, netzwerkfähig
• Filament- / Düsen Durchmesser: Ø 1,75 mm / 0,4 mm; 0,6 mm; 0,8 mm; 1mm
• Extruder: Dual-Extruder bis 400 °C (+/- 2 %)
• Positionsüberwachung: Automatisch, closed loop
• Aktiver Materialtrockner: Bis zu ca. 60°C, aktive Trocknung < 8% Luftfeuchtigkeit
• Integrierte Materialaufbewahrung: 2 Einheiten Druckprozess, 2 Vorrat
• Außenmaße (B/T/H): 1680 x 1100 x 1870 mm (inklusive Trockner)
• Gewicht: ca. 1200 kg
• Stromversorgung: 230 V
• Leistungsaufnahme: 16 A, 2,3 KW – ca. 50 % im Dauerbetrieb
• Offene Materialplattform: empfohlene Materialien: PC, PACF, PPGF, PC-ABS, iQ ABS

Drucken mit iQ

SmartFunctions

Unsere 3D Drucksysteme sind mit der erweiterten Steuerung GestiQ-Pro – inklusive der cleveren SmartFunctions – ausgestattet, das macht die Bedienung einfacher denn je.

• SmartStart: Vollautomatische Systemnivellierung.
• SmartTrack: Intelligentes Filamentüberwachungssystem.
• SmartSpeed: Die Symbiose aus bestmöglicher Prozeßstabilität und höchstmöglicher Druckgeschwindigkeit.
• SmartMonitoring: Sekundengenaue Statusübersicht aller Maschinen. Alternativ: OPC-UA Anbindung zu Arburg ALS.
• SmartInsert: Vordefinierte Stop-Funktion zur nahtlosen Fortsetzung nach einem erforderlichen Zwischenschritt (z.B. dem Einlegen einer Gewindemutter in das Bauteil).
